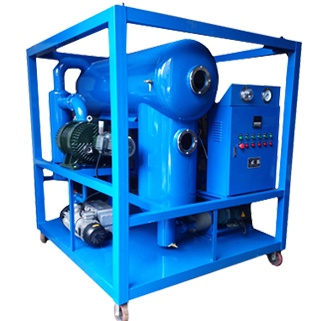

DZL-150A(標準配置)
產品系列： DZL-A系列雙級真空濾油機
主體材質：
處理介質： 阿特拉斯、萊寶、普旭、里其諾及好凱德真空泵 意大利螺桿泵，美國、德國進口油泵 施耐德、西門子電氣 智能PLC控制系統 封閉式金屬屋 絕緣油介電強度測試儀
瀏覽次數： 23858
臥式雙真空分離技術，兩次薄膜干燥脫氣工藝，成倍提高蒸發面積及脫氣時間。
油液霧化顆粒≤50um,數倍提升水分子及氣體分子脫離油分子引力的機會。
大力提升加熱器與油的接觸面積(2w/cm2)，降低發熱器的表面溫度，杜絕油質裂解老化。
加熱器液位及溫度保護，杜絕發熱器表面瞬時高溫。
真空泵前置冷卻器，減少水份進入真空泵，降低更換真空泵油的頻率，延長真空泵壽命。
專利脫氣罐"防泡沫結構+雙路電子泡沫監測系統"(關鍵元件使用瑞士原裝進口產品)，杜絕真空泵噴油。
設有出油壓力保護系統，隨時檢測過濾器阻塞情況，保護設備及人身安全。
設有過壓、欠壓、缺相等電源保護系統。
操控及其簡潔，故障一目了然。
全自動浮球及電子油位自動控制系統，實現人機分離。
高精度濾芯，精度為1μm，濾芯的β≥1000。
使用高壓輸油泵，輸油穩定，噪音低，壽命長。
使用知名品牌優質元部件，整機性能穩定、可靠。
設備技術性能
經濾油機處理后達到以下指標:
擊穿電壓： ≥70KV
濾油精度: ≤1-3μm
含氣量： ≤0.05%
含水量： ≤3ppm
油質外狀: 透明
工作溫度: 40-70℃
工作真空: ≤133pa
極限真空: ≤5pa
(特別適合500KV以上特高壓絕緣油)
DZL-A(ZJA)系列雙級真空濾油機(又稱凈油機或真空凈油機)能夠快速去除絕緣油中的微量水分、氣體及固態顆粒,迅速提高絕緣油的閃點和耐壓值等。一次處理能將絕緣油的耐壓值提高35KV以上。主要適用于110KV以上的超高壓送變電設備，也適用于送變電系統的電容器油、互感器油。
水溶解于變壓器油中直到油中的內部壓力平衡為止，如果與平衡壓力有關的壓力、溫度及飽和度等被破壞，變壓器油或逸出或吸收水分，直到在新的條件下達到新的平衡。DZL-A系列真空濾油機的工作真空在133Pa以內并將油液霧化為50um以下，從而快速將油中水分降低至3ppm以內。
| 產品型號 | DZL-A | 6 | 10 | 20 | 30 | 50 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 處理能力 | L/min | 6 | 10 | 20 | 30 | 50 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 工作真空度 | Pa | ≤133 | |||||||||||
| 工作壓力 | MPa | ≤0.5 | |||||||||||
| 連續工作時間 | H | ≥200 | |||||||||||
| 無故障工作 | H | ≥5000 | |||||||||||
| 時間 | |||||||||||||
| 工作溫度 | ℃ | 40～60 | |||||||||||
| 電源 | ～50Hz 380V 三相四線 | ||||||||||||
| 工作噪音 | dB | ≤65 | |||||||||||
| 加熱功率 | KW | 5 | 9 | 15 | 24 | 30 | 48 | 60 | 66 | 90 | 108 | 120 | 130 |
| 總功率 | KW | 6.5 | 10.5 | 17.5 | 26 | 34 | 54 | 68 | 75 | 100 | 120 | 135 | 146 |
| 進(出)口管徑 | 進油mm | 19 | 19 | 25 | 32 | 32 | 44 | 44 | 48 | 50 | 58 | 58 | 65 |
| 出油mm | 19 | 19 | 25 | 32 | 32 | 44 | 44 | 48 | 50 | 58 | 58 | 65 | |
| 重量 | kg | 190 | 220 | 290 | 330 | 420 | 550 | 800 | 950 | 1300 | 1450 | 1700 | 1800 |
| 外形尺寸 | 長mm | 1100 | 1210 | 1230 | 1250 | 1350 | 1550 | 1600 | 1610 | 1900 | 1930 | 1950 | 2000 |
| 寬mm | 690 | 800 | 850 | 900 | 1000 | 1150 | 1160 | 1170 | 1500 | 1550 | 1600 | 1600 | |
| 高mm | 1200 | 1350 | 1400 | 1450 | 1500 | 1700 | 1750 | 1780 | 2200 | 2250 | 2280 | 2300 | |
