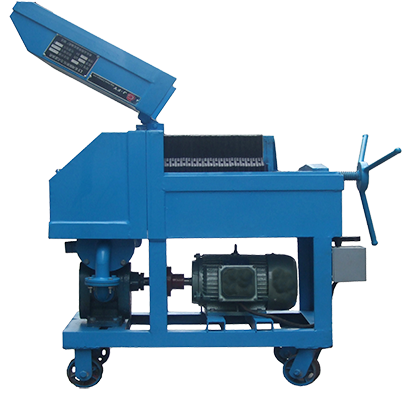

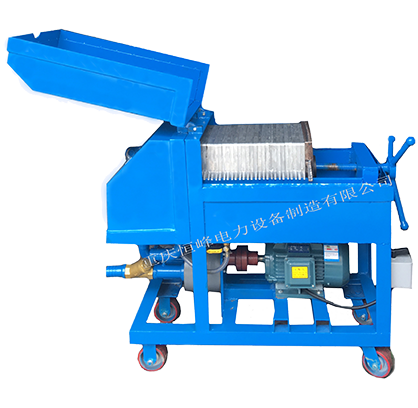

LY-板框壓力式濾油機
產品系列： LY-系列板框壓力式濾油機
主體材質： 高碳鋼/可定制不銹鋼
處理介質： 變壓器油、透平油、液壓油、機油等油品
瀏覽次數： 21666
一、用途與功能
LY-系列板框壓力式濾油機是專為電廠、電站、工礦企業變電所 ( 室 ) 、潤滑油庫房、拖拉機站、石油、化工、水泥、冶金、國防工業等單位設計的，主要用來過濾變壓器油、透平油、抗磨液壓油、齒輪油、機械油等潤滑油的水份和雜質。是真空凈油機、透平油濾油機用于前置初過濾的理想設備。對汽油、柴油、煤油等無潤滑性的油類，可根據用戶需要選用特殊材料及配用特種電機。該機由過濾床、油泵、電機和粗過濾器等元件組成。濾板和濾框間襯有作為過濾介質的濾紙或濾布，憑借手動螺旋壓緊裝置的壓力將濾板和濾框固定形成一個單獨的過濾室，被壓緊在濾板和濾框之間的濾紙或濾布起過濾作用。它具有結構簡單、更換濾紙方便快捷、操作容易、運行成本低等優點。
二、LY-系列板框壓力式濾油機主要技術參數
| 型號 | LY-30 | LY-50 | LY-100 | LY-125 | LY-150 | LY-160 | LY-200 | LY-300 | |
| 濾油能力L/min | 30 | 50 | 100 | 125 | 150 | 160 | 200 | 300 | |
| 工作壓力MPa | 0～0.5 | ||||||||
| 過濾面積㎡ | 0.38 | 0.52 | 1.57 | 1.88 | 2.35 | 2.51 | 2.67 | 4.08 | |
| 板框尺寸mm | 180×180 | 280×280 | |||||||
| 壓緊方式 | 手動螺旋壓緊 | ||||||||
| 濾框數量 | 11 | 13 | 10 | 12 | 14 | 15 | 16 | 26 | |
| 濾板數量 | 12 | 14 | 11 | 13 | 15 | 16 | 17 | 27 | |
| 流量L/min | 〉30 | 〉50 | 〉100 | 〉125 | 〉150 | 〉160 | >200 | >300 | |
| 安全壓力MPa | 0.6 | ||||||||
|
電 動 機 |
型號 | Y9OS-4 | Y100L1-4 | Y100L2-4 | YE2-100L2-4 | Y120M-4 | |||
| 功率KW | 1.1 | 1.5 | 2.2 | 3 | 3 | 5.5 | |||
| 轉速r/min | 1400 | 1400 | 1400 | 1400 | 1400 | ||||
| 進油口徑mm | G1" | G1.2" | G1.5" | G1.5" | G2" | ||||
| 出油口徑mm | G1" | G1.2" | G1.5" | G1.5" | G2" | ||||
|
外形 尺寸 |
長mm | 800 | 820 | 900 | 1150 | 1200 | |||
| 寬mm | 300 | 410 | 410 | 430 | 450 | ||||
| 高mm | 650 | 850 | 850 | 920 | 950 | ||||
| 電源 | 380V 50HZ (可根據用戶要求定) | ||||||||
| 重量kg | 150 | 185 | 280 | 295 | 320 | 330 | 320 | 350 | |
三、可選附件
* DKQ-35打孔器
* 打紙沖子
* 濾油紙
* 透明耐油鋼絲增強管
* DX-2.0鼓風式電熱烘箱及DX-1.0～1.2電熱烘箱
LY-系列板框壓力式濾油機是專為電廠、電站、工礦企業變電所 ( 室 ) 、潤滑油庫房、拖拉機站、石油、化工、水泥、冶金、國防工業等單位設計的，主要用來過濾變壓器油、透平油、抗磨液壓油、齒輪油、機械油等潤滑油的水份和雜質。是真空凈油機、透平油濾油機用于前置初過濾的理想設備。對汽油、柴油、煤油等無潤滑性的油類，可根據用戶需要選用特殊材料及配用特種電機。該機由過濾床、油泵、電機和粗過濾器等元件組成。濾板和濾框間襯有作為過濾介質的濾紙或濾布，憑借手動螺旋壓緊裝置的壓力將濾板和濾框固定形成一個單獨的過濾室，被壓緊在濾板和濾框之間的濾紙或濾布起過濾作用。它具有結構簡單、更換濾紙方便快捷、操作容易、運行成本低等優點。
該機由過濾床、油泵、電機和粗過濾器等元件組成。濾板和濾框間襯有作為過濾介質的濾紙或濾布，憑借手動螺旋壓緊裝置的壓力將濾板和濾框固定形成一個單獨的過濾室，被壓緊在濾板和濾框之間的濾紙或濾布起過濾作用。
| 型號 | LY-30 | LY-50 | LY-100 | LY-125 | LY-150 | LY-160 | LY-200 | LY-300 | |
| 濾油能力L/min | 30 | 50 | 100 | 125 | 150 | 160 | 200 | 300 | |
| 工作壓力MPa | 0～0.5 | ||||||||
| 過濾面積㎡ | 0.38 | 0.52 | 1.57 | 1.88 | 2.35 | 2.51 | 2.67 | 4.08 | |
| 板框尺寸mm | 180×180 | 280×280 | |||||||
| 壓緊方式 | 手動螺旋壓緊 | ||||||||
| 濾框數量 | 11 | 13 | 10 | 12 | 14 | 15 | 16 | 26 | |
| 濾板數量 | 12 | 14 | 11 | 13 | 15 | 16 | 17 | 27 | |
| 流量L/min | 〉30 | 〉50 | 〉100 | 〉125 | 〉150 | 〉160 | >200 | >300 | |
| 安全壓力MPa | 0.6 | ||||||||
|
電 動 機 |
型號 | Y9OS-4 | Y100L1-4 | Y100L2-4 | YE2-100L2-4 | Y120M-4 | |||
| 功率KW | 1.1 | 1.5 | 2.2 | 3 | 3 | 5.5 | |||
| 轉速r/min | 1400 | 1400 | 1400 | 1400 | 1400 | ||||
| 進油口徑mm | G1" | G1.2" | G1.5" | G1.5" | G2" | ||||
| 出油口徑mm | G1" | G1.2" | G1.5" | G1.5" | G2" | ||||
|
外形 尺寸 |
長mm | 800 | 820 | 900 | 1150 | 1200 | |||
| 寬mm | 300 | 410 | 410 | 430 | 450 | ||||
| 高mm | 650 | 850 | 850 | 920 | 950 | ||||
| 電源電壓 | 380V 50HZ (可根據用戶要求定) | ||||||||
| 重量kg | 150 | 185 | 280 | 295 | 320 | 330 | 320 | 350 | |
